Lastumschaltbox für Herd und Durchlauferhitzer

Bei der Installation eines Durchlauferhitzers in der Küche gibt es häufig ein Problem: Außer der Herdanschlussdose ist keine weitere Starkstromleitung vorhanden. Die automatischen Lastumschaltung zwischen Herd und Durchlauferhitzer ermöglicht die Versorgung über nur eine Stromquelle.
Share on facebook
Share on twitter
Share on whatsapp
Share on print
Lastumschaltbox für Herd und Durchlauferhitzer
Lastumschaltbox: Die integrierte Vorrangschaltung unterbricht kurzzeitig die Stromversorgung für den Elektroherd für die Zeit der Warmwasserzapfung - Quelle: Stiebel Eltron

Eine Lastumschaltbox (Lastabwurfrelais) sorgt dafür, dass der Herd und ein Durchlauferhitzer gemeinsame Sache machen können:

Für den Anschluss eines Durchlauferhitzers ab 6,5 kW ist Starkstrom erforderlich. Da in den meisten Küchen nur ein Anschluss dieser Art vorhanden ist und ein Backofen ebenfalls Starkstrom benötigt, kann eine sogenannte Lastumschaltbox installiert werden.

Skizze des Anschlusses eines Lastabwurfrelais für Herd Backofen und Durchlauferhitzer
Quelle: Glo24.de

Dadurch können beide Geräte über einen Starkstromanschluss versorgt werden. Die Lastumschaltbox stellt den Starkstrom immer einem Master-Gerät zur Verfügung:

Wenn Sie den Warmwasserhahn öffnen, bekommt der Durchlauferhitzer den Strom. Sollte der Backofen während dieser Zeit laufen, wird dieser kurzzeitig während der Wasserentnahme vom Strom getrennt. Das Legen eines zweiten Starkstromanschlusses ist somit nicht zwingend nötig.

Geeignete Lastumschaltboxen

Folgende Lastumschaltboxen sind für den Betrieb von Durchlauferhitzern in der Küche bis zu einer Nennleistung von 13,5 kW geeignet:

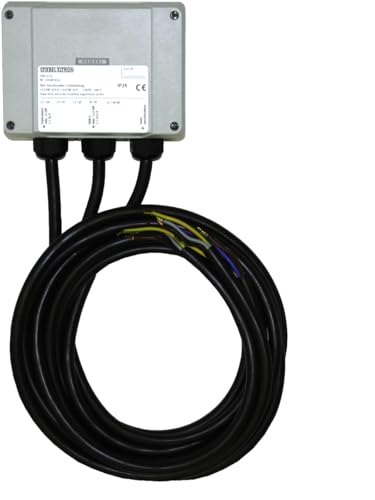

Stiebel Eltron 233048 LRH 11/13.1 Anschluss-Set für DCE an eine Herd-Anschlussdose, Weiß
16 Bewertungen
Stiebel Eltron 233048 LRH 11/13.1 Anschluss-Set für DCE an eine Herd-Anschlussdose, Weiß
  • Anschluss-Set für den elektrischen Anschluss eines DCE 11/13 compact oder DCE 11/13 compact RC an eine Herdanschlussdose
  • Die integrierte Vorrangschaltung unterbricht kurzzeitig die Stromversorgung für den Elektroherd für die Zeit der Warmwasserzapfung
  • Geeignet für DCE 11/13 compact oder DCE 11/13 compact RC
  • Empfohlen für E-Herde ohne Elektronik, Uhr, Restwärmeanzeige
  • Geeignet für Elektroherde bis zu einer Nennleistung von 11 kW.
Stiebel Eltron Herd-Anschluss-Set LRH 11/13 für DHB-E Basis 11 und DHB-E Basis 13, 233048
8 Bewertungen
Stiebel Eltron Herd-Anschluss-Set LRH 11/13 für DHB-E Basis 11 und DHB-E Basis 13, 233048
  • Untertisch Rohrbausatz
  • T-Stück 3/8" und Druckschlauch 3/8" 300 mm lang
  • Lastumschaltbox mit 3 Anschlussleitungen a 2m-5x2,5 mm² für Durchlauferhitzer bis max.13,5 kW

Letzte Aktualisierung am 14.10.2020 / Partner Links / Bilder von der Amazon Product Advertising API

Nachteile einer Lastumschaltbox

Das kurzzeitige Abschalten des Ofens ist in der Regel kaum zu bemerken und beeinträchtigt den Koch- oder Backvorgang nicht.

Bedenken muss man aber, dass die Lastumschaltboxen nur für E-Herde ohne Elektronik, Uhr oder Restwärmeanzeige gedacht sind.

Das liegt daran, dass bei jedem Gebrauch von Warmwasser die Stromzufuhr zum Herd unterbrochen wird (wie bei einem Stromausfall).

Dadurch wird wahrscheinlich auch die Uhr des Herdes und andere Programmierungen (Timer usw.) zurückgesetzt.

Ein Induktionskochfeld könnte mit dem Lastabwurf überhaupt nicht zurechtkommen und ginge bei Stromrückkehr immer in den Ruhezustand, sodass alle Kochstellen auf “0” zurückgesetzt sind.

Tipp: Simulieren Sie einen Stromausfall und trennen Sie Ihren Herd vom Strom, um zu sehen, wie er sich bei Netzrückkehr verhält.

Wie kann ich das Lastabwurfrelais anschließen?

Wie auch der Stromanschluss, sollte das Lastabwurfrelais ausschließlich von einem Fachbetrieb angeschlossen werden! Dies stellt eine ordnungsgemäße und richtige Verkabelung sicher, sodass keine Betriebsschwierigkeiten entstehen können.

Eine Überlastung der Stromkreise kann sich negativ auf die Sicherheit und die Funktionstüchtigkeit Ihrer Anlage auswirken und ist daher strikt zu vermeiden.
